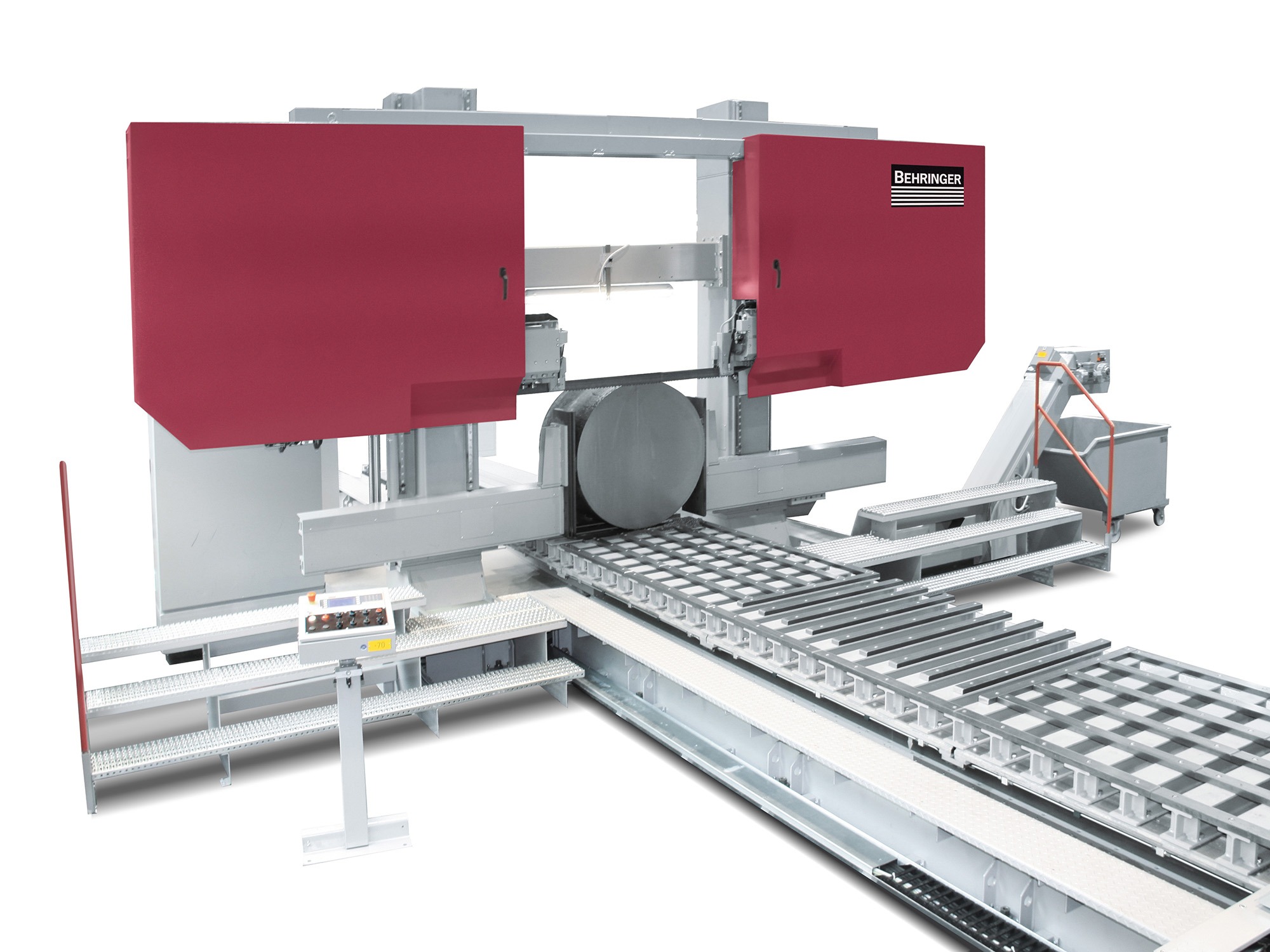

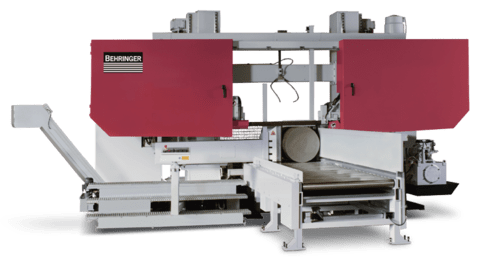

Sierras de cinta de grandes dimensiones semiautomáticas BEHRINGER HBP

Máquinas de corte de alto rendimiento diseñados para abordar las necesidades diarias y requisitos específicos de industrias distribuidoras o fabricantes de aceros especiales,

Flexibilidad maximizada

Las máquinas de grandes dimensiones de la serie HBP de  BEHRINGER pueden realizar cualquier trabajo que se necesite. Su experiencia: manipular piezas de gran peso con facilidad y cortar el material con un rendimiento de corte extremo. Al procesar piezas con ciclos de corte largos, sobre materiales de todo tipo, sea laminados, forjados o torneados en bruto, o al procesar tuberías grandes, estos beneficios suponen una mejora espectacular de la productividad. Redondos o rectangulares: los resultados son igualmente impresionantes.

Variantes semiautomáticas

En los modelos semiautomáticos de BEHRINGER, el material se coloca manualmente, por ejemplo, con la ayuda de un láser de línea. Para longitudes de pieza cortadas más largas, recomendamos utilizar un dispositivo de medición para un posicionamiento preciso.

Modelo	Capacidad de corte		Ancho mínimo de sujeción
	90 ° redondo	90 ° plano ancho x alto
HBP1100	1100	1100 x 1100	100
HBP1100-1500	1100	1500 x 1100	300
HBP1100-1800	1100	1800 x 1100	400
HBP1100-2100	1100	2100 x 1100	500
HBP1500	1500	1500 x 1500	300

Máquinas completamente automáticas para aplicaciones versátiles

Ejecución rápida y precisa de cortes en serie. Proporciona una eficiencia óptima en todos los campos del trabajo de corte de metales y aceros especiales.

Precisión y fiabilidad histórica

Las sierras automáticas de la serie HBP son muy polivalentes para el corte de tubos, perfiles y sólidos, garantizando alto rendimiento, fiabilidad y facilidad de uso.

Universal y flexible

La gama de sierras automáticas BEHRINGER es tan flexible como sus requisitos. Estas máquinas son adecuadas para todo, desde la división de tuberías y perfiles hasta material macizo con propiedades de mecanizado difíciles. Sus bancadas y arcos de corte rígidos, resistentes a la torsión y de baja vibración en un diseño de fundición estable y guías cuádruples pretensadas ​​sin holgura garantizan resultados de corte óptimos. El sistema de control de presión de corte de BEHRINGER suministrado como característica estándar permite un avance de corte constante durante el corte de material macizo, o un ajuste automático dependiente de la fuerza del avance de corte al cortar tubos y perfiles. Garantiza economía junto con un alto rendimiento de corte mientras cuida de manera óptima la hoja de la sierra de cinta. Son fáciles de usar, impresionan por su buena accesibilidad y están equipados con un control NC intuitivo.

Rentable desde el inicio con características estándar muy completas

Ajuste de altura completamente automático del arco de la sierra

Tensado hidráulico de la hoja de sierra con control eléctrico

Sujeción hidráulica de material y presión de sujeción de la pinza de material ajustable.

Husillo de bolas para un posicionamiento preciso del material

Modelo				Recorrido avance barra
	90 ° redondo	90 ° cuadrado B x H	90 ° plano B x H
HBP430A	430	430 x 430	430 x 430	600
HBP530A	530	520 x 520	530 x 520	500
HBP610A	610	610 x 610	610 x 610	500
HBP800-850A	800	800 x 800	850 x 800	500
HBP1000A	1000	1000 x 1000	1000 x 1000	500

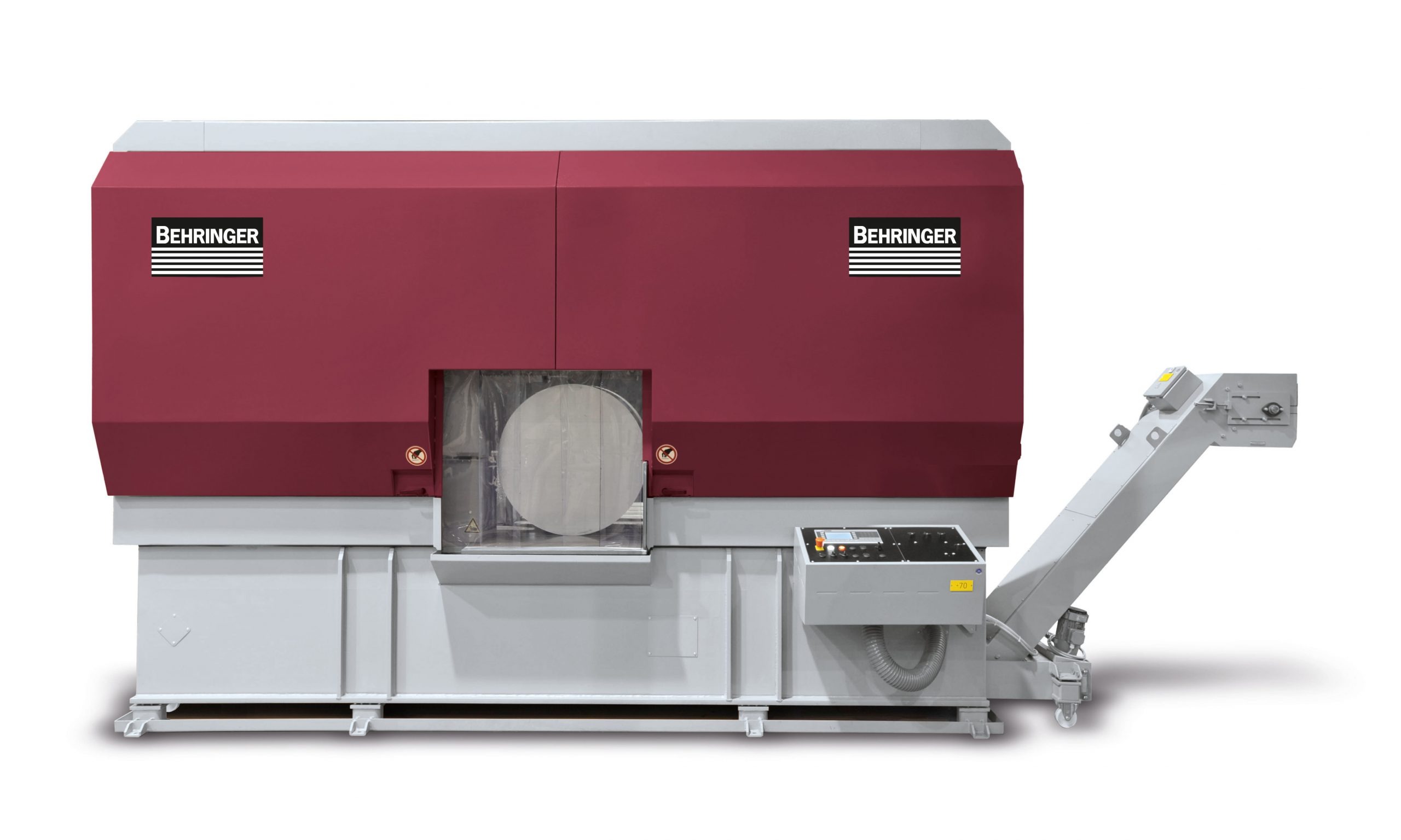

Serie HBM-Velocidad imbatible, incluso en las aplicaciones de corte más exigentes

Ideal para hacer frente a los requisitos  de corte más estrictos. Especialmente diseñados para grandes cantidades de piezas y calidades de acero especialmente duros.

Alta productividad con su  HBM

Para abordar las demandas más estrictas en términos de rendimiento de corte, automatización y fiabilidad del proceso en compañías de distribución de aceros especiales así como en la producción de componentes de acero, las sierras de cinta automáticas de alto rendimiento de la serie BEHRINGER HBM ofrecen un paquete impresionante de beneficios. Desde metales NF (No Férricos) y aluminio pasando por acero hasta inconel o titanio.

Las máquinas de la serie HBM se caracterizan por la combinación de alto rendimiento de corte, alta precisión y fiabilidad, garantizada por su estructura estable, ausente de vibraciones, fabricado con componentes de fundición gris. El sensible control de avance de BEHRINGER también ayuda a proteger la hoja de sierra, asegurando una economía aún mayor a través de una larga vida útil de la herramienta. Los rápidos movimientos de alimentación en cada eje ayudan a reducir al mínimo los tiempos de inactividad.

Eliminación eficaz de virutas

Cualquier productor que desee lograr un mecanizado de alto rendimiento con la máxima fiabilidad del proceso en operaciones con poca mano de obra debe tener en cuenta una óptima evacuación de virutas. Las sierras de cinta automáticas de alto rendimiento de BEHRINGER HBM ofrecen una solución tan eficiente como conveniente. Debajo del arco de la sierra, directamente en la dirección del flujo de virutas, hay un transportador de virutas de generosas dimensiones con depósito de refrigerante integrado. Esto intercepta y separa las virutas y el refrigerante producidos. La bancada de la máquina en forma de embudo asegura su descarga óptima. Para permitir la limpieza y el mantenimiento, el transportador está equipado con ruedecillas y puede desplegarse fácilmente hasta el bastidor de la máquina. Un sistema de cepillo de viruta doble altamente eficiente limpia la hoja de sierra de cualquier viruta adherida.

Mayor precisión con la tecnología de accionamiento servo controlados

Al utilizar el sistema de alimentación servo opcional, se logra un rendimiento de corte aún mayor cuando se cortan aceros de herramientas y aceros inoxidables, así como materiales tales como Hastelloy o Inconel con propiedades de mecanizado difíciles. El movimiento de alimentación lineal asegura la descarga constante de virutas y maximiza la eficiencia de las hojas de sierra de cinta modernas. La rápida respuesta del sistema de alimentación servo controlado  a los sensores utilizados para la regulación de la presión de corte evita constantemente la sobrecarga y el desgaste prematuro de las herramientas.

Modelo	Capacidad de corte		Recorrido carro avance barra
	Redondo a 90 °	Rectangular 90 °
HBM440A	440	440 x 440	600
HBM540A	540	630 x 540	500
HBM800A	800	800 x 800	600
HBM800-1201A	800	1200 x 800	600
HBM440ALU	440	440 x 440	600
HBM540ALU	540	630 x 540	500
HBM800ALU	800	800 x 800	600
HBM800-1201ALU	800	1200 x 800	600
HBM440A-PC-E	440	440 x440	600
HBM540A-PC-E	540	540 x 540	600

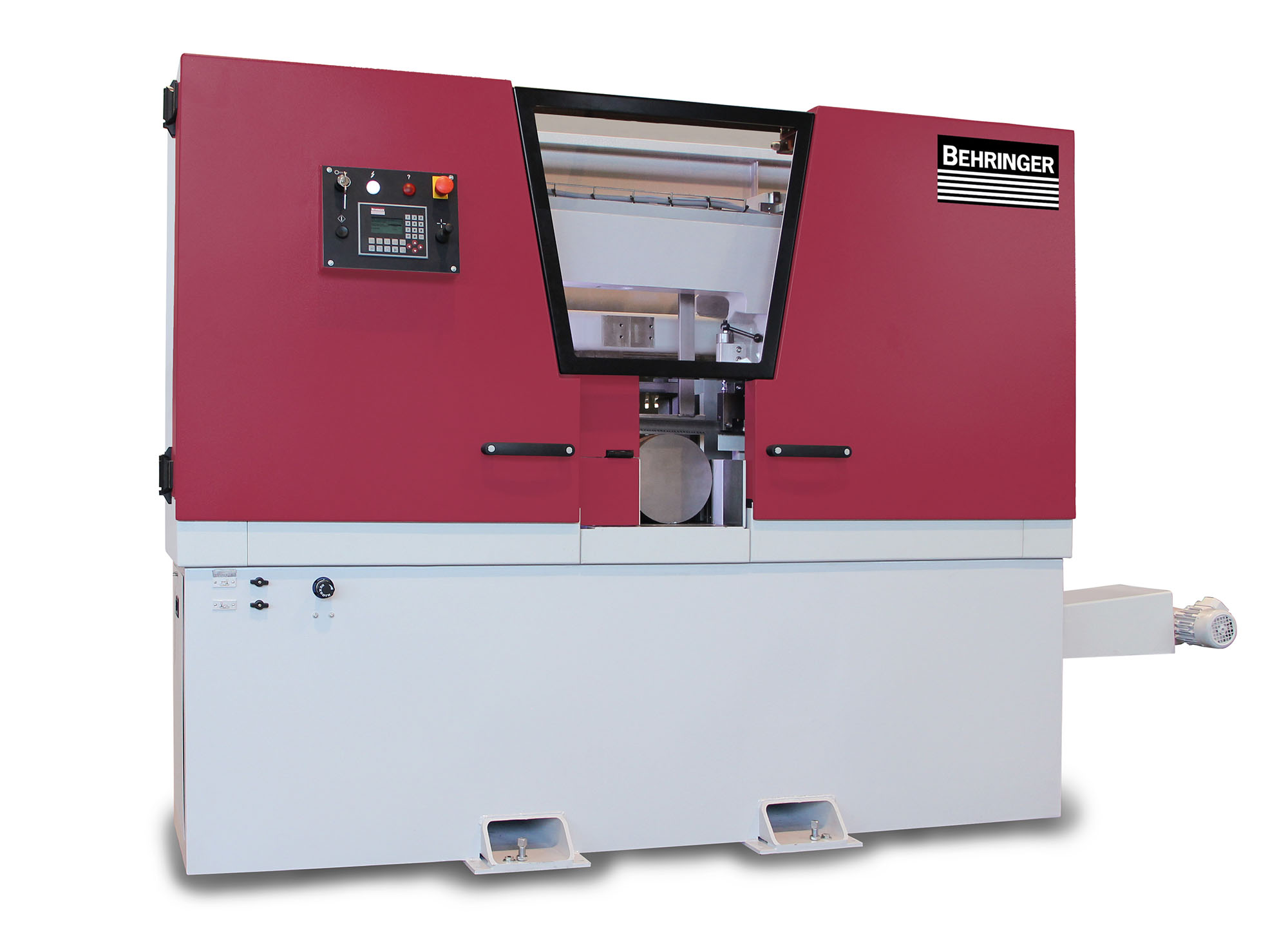

Serie HBE Dynamic-   La forma dinámica del corte con sierra de cinta

Las nuevas sierras de cinta de alto rendimiento de la serie Dynamic impresionan por su rendimiento, facilidad de uso y eficiencia energética.

Rentable desde el inicio

La serie HBE Dynamic contiene muchas características que hacen que su producción sea aún más rentable:

Duradero debido a la construcción robusta de hierro fundido gris que reduce las vibraciones

Control de presión de corte sensitivo de BEHRINGER

Sistema de movimiento del arco por medio de  guías de desplazamiento lineal de precisión

Sistema de accionamiento de la sierra energéticamente eficiente

Buena accesibilidad

Cepillo de limpieza de virutas accionado eléctricamente

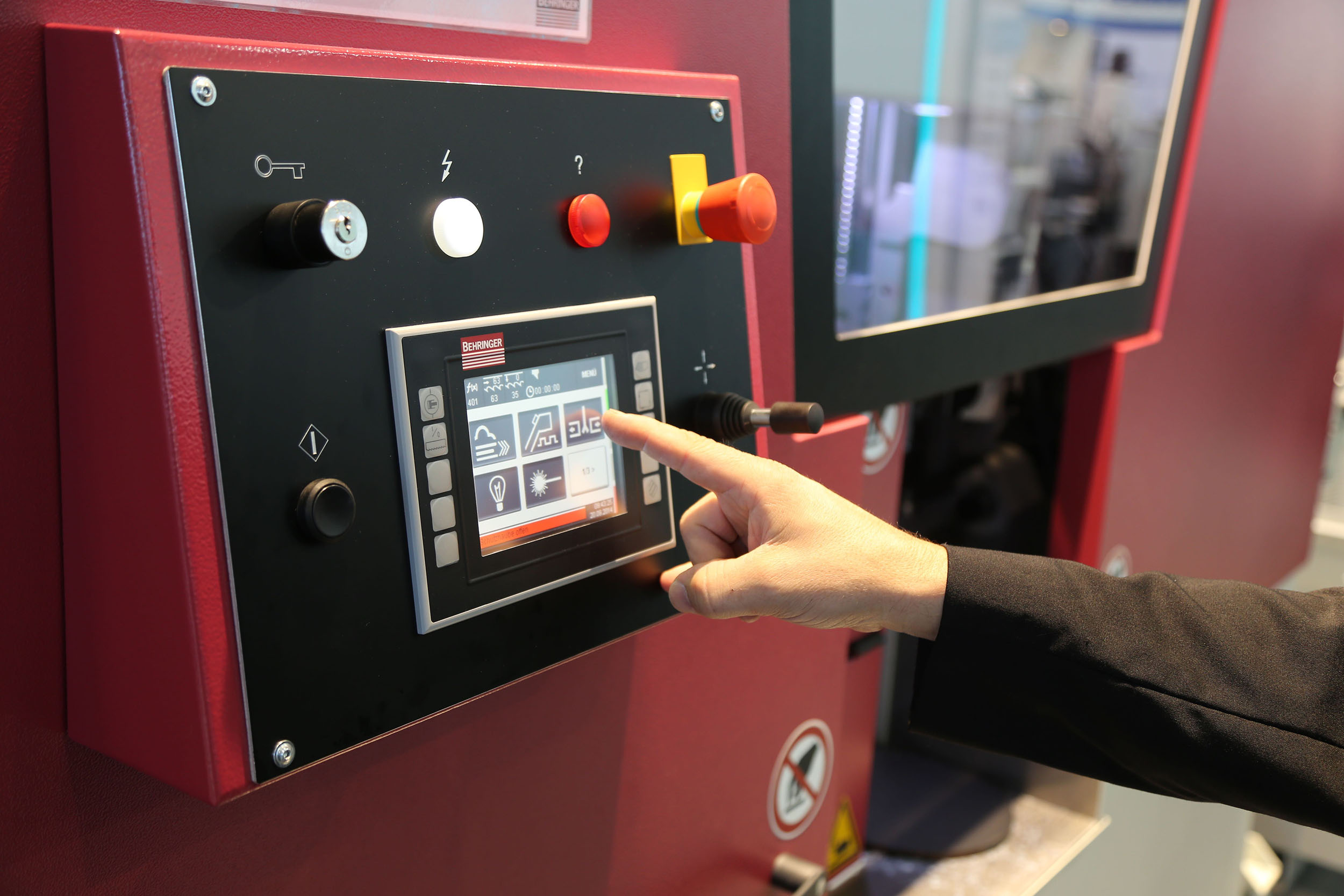

Fácil manejo a través del control NC intuitivo

Modelo		HBE261A Dynamic	HBE321A Dynamic
Rango de corte redondo de 90°	[mm]	260	320
Rango de corte plano de 90 °	[mm]	300 x 260	350 x 320
Recorrido carro avance barra	[mm]	650	650
Potencia motor sierra	[kW]	2,6	2,6
Velocidad de la hoja	[m / min]	15 – 110	15 – 110
Dimensión de la hoja de sierra	[mm]	4.440 x 34 x 1,1	4.440 x 34 x 1,1
Modelo		HBE411A Dynamic	HBE511A Dynamic
Rango de corte redondo de 90 °	[mm]	410	510
Rango de corte plano de 90 °	[mm]	510 x 410	510 x 510
Recorrido carro avance barra	[mm]	650	650
Potencia motor sierra	[kW]	3,8	5,2
Velocidad de la hoja	[m / min]	15 – 110	10 – 150
Dimensión de la hoja de sierra	[mm]	5.730 x 41 x 1,3	5.730 x 41 x 1,3

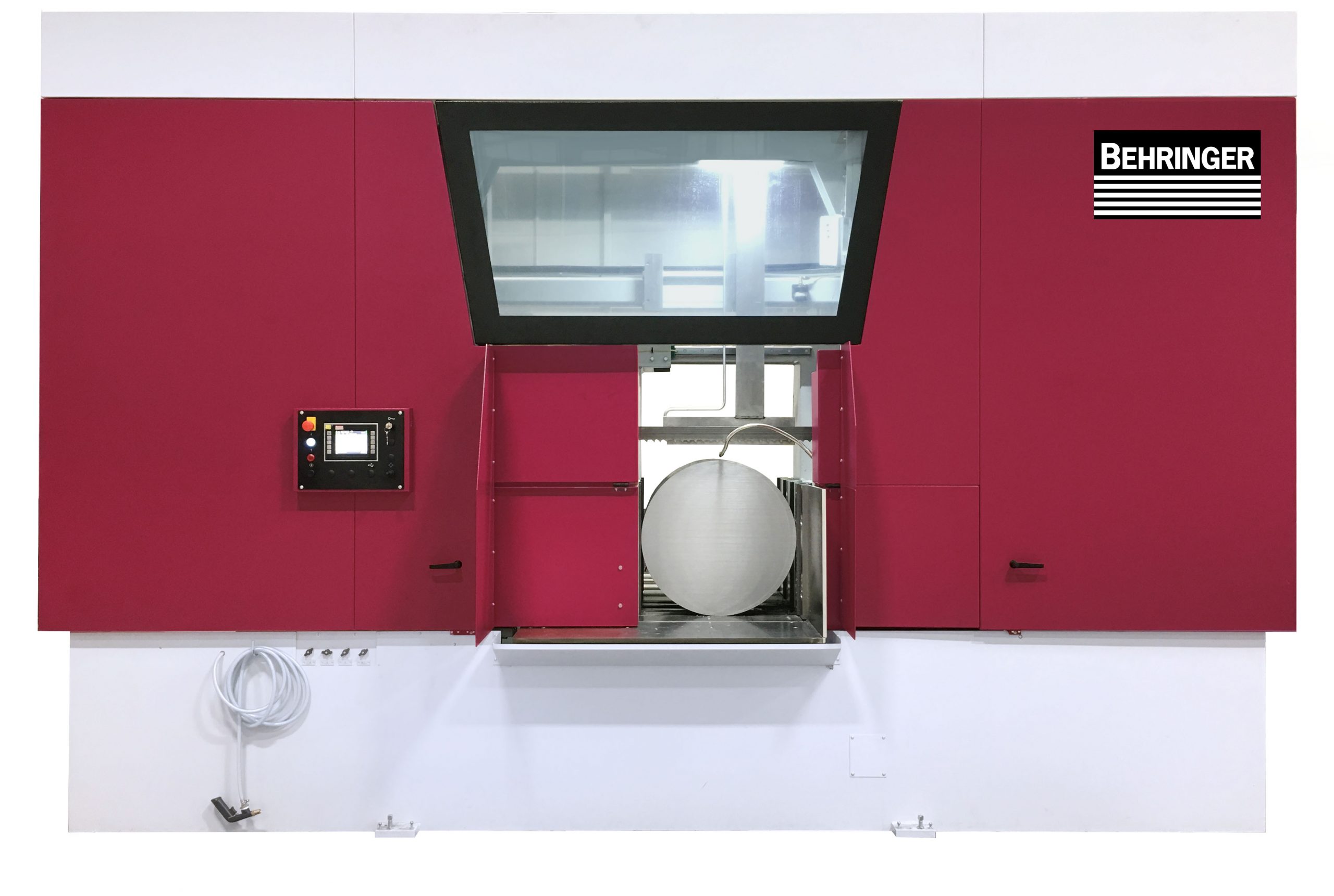

Serie HBE PERFORMANCE –Rendimiento para su proceso de corte

Gracias a sus características únicas, la nueva serie BEHRINGER HBE Performance está idealmente equipada para las crecientes demandas del mercado de sierras de cinta , cada vez más potentes. Muestra sus puntos fuertes, especialmente al cortar materiales difíciles de mecanizar y al utilizar herramientas de metal duro modernas.

Las máquinas de la serie HBE Performance son sierras de cinta de alto rendimiento por excelencia. Debido a su estructura particularmente robusta y al uso constante de componentes fundidos que  reducen las vibraciones, también son  ideales para un uso exigente en la industria de la distribución del acero  y la producción de metales.

Con sus características estándar, como control de alimentación automática con sistema de alimentación servo, monitorización  continua de las fuerzas de corte, evacuación eficiente de virutas y limpieza de la sierra de cinta, su sistema de guía preciso del arco de corte  y posicionamiento  de material de precisión, ofrece un rendimiento difícil de igualar.

Modelo		HBE560A	HBE663A
Rango de corte redondo de 90 °	[mm]	560	660
Rango de corte plano de 90 °	[mm]	560 x 560	710 x 660
Recorrido carro avance barra	[mm]	500	540 (1.500 | 3.000)
Potencia Unidad de sierra	[kW]	5.5	5.5
Velocidad de la hoja	[m / min]	10 – 110	10 – 110
Dimensión de la hoja de sierra	[mm]	7800 x 54 x 1,6	8750 x 54 x 1,6
Modelo		HBE860A	HBE1060A
Rango de corte redondo de 90 °	[mm]	860	1060
Rango de corte plano de 90 °	[mm]	860 x 860	1060 x 1060
Recorrido carro avance barra	[mm]	500	500
Potencia Unidad de sierra	[kW]	5.5	7.5
Velocidad de la hoja	[m / min]	10 – 110	10 – 110
Dimensión de la hoja de sierra	[mm]	9875 x 67 x 1,6	10.505 x 67 x 1,6

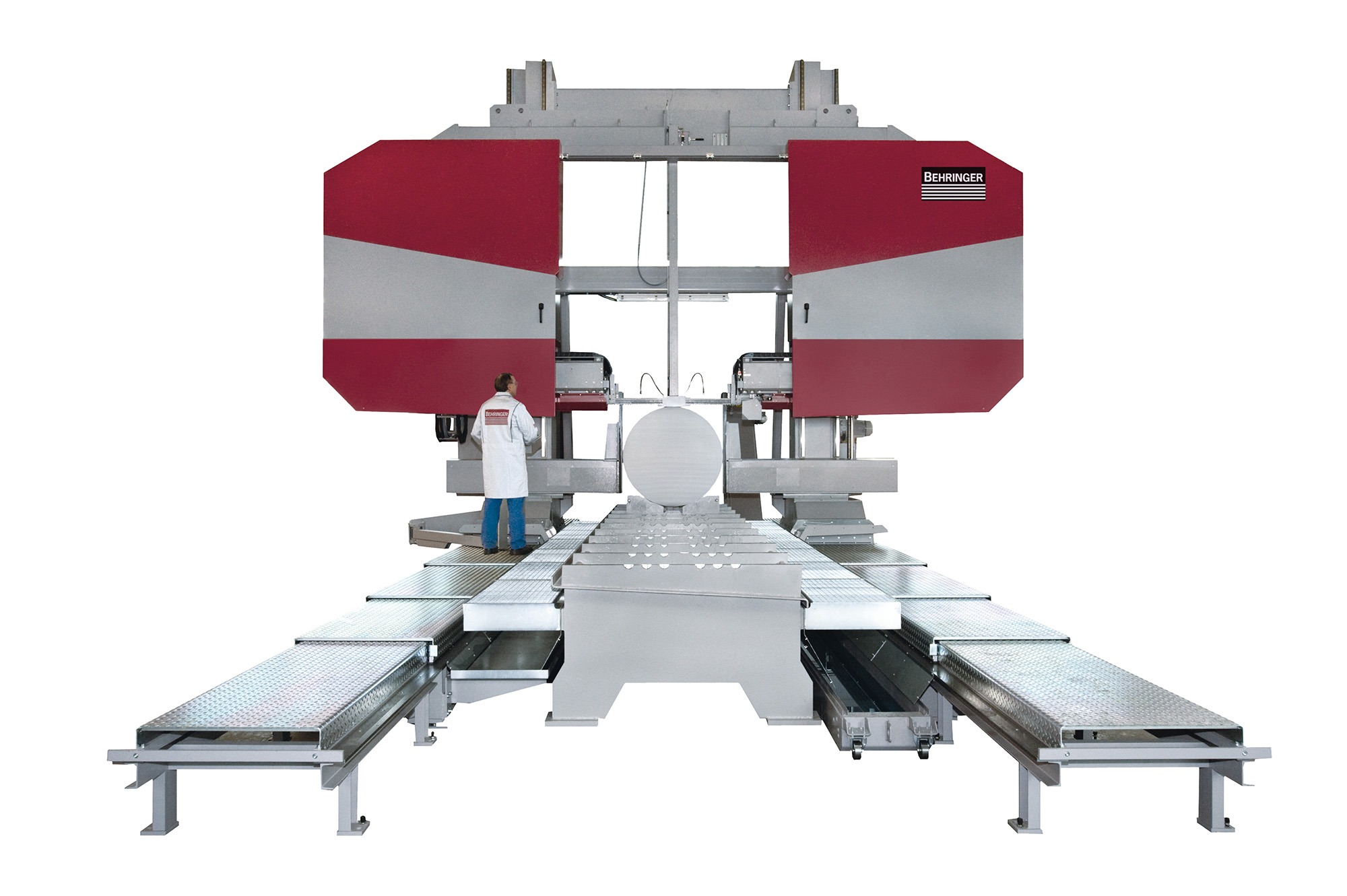

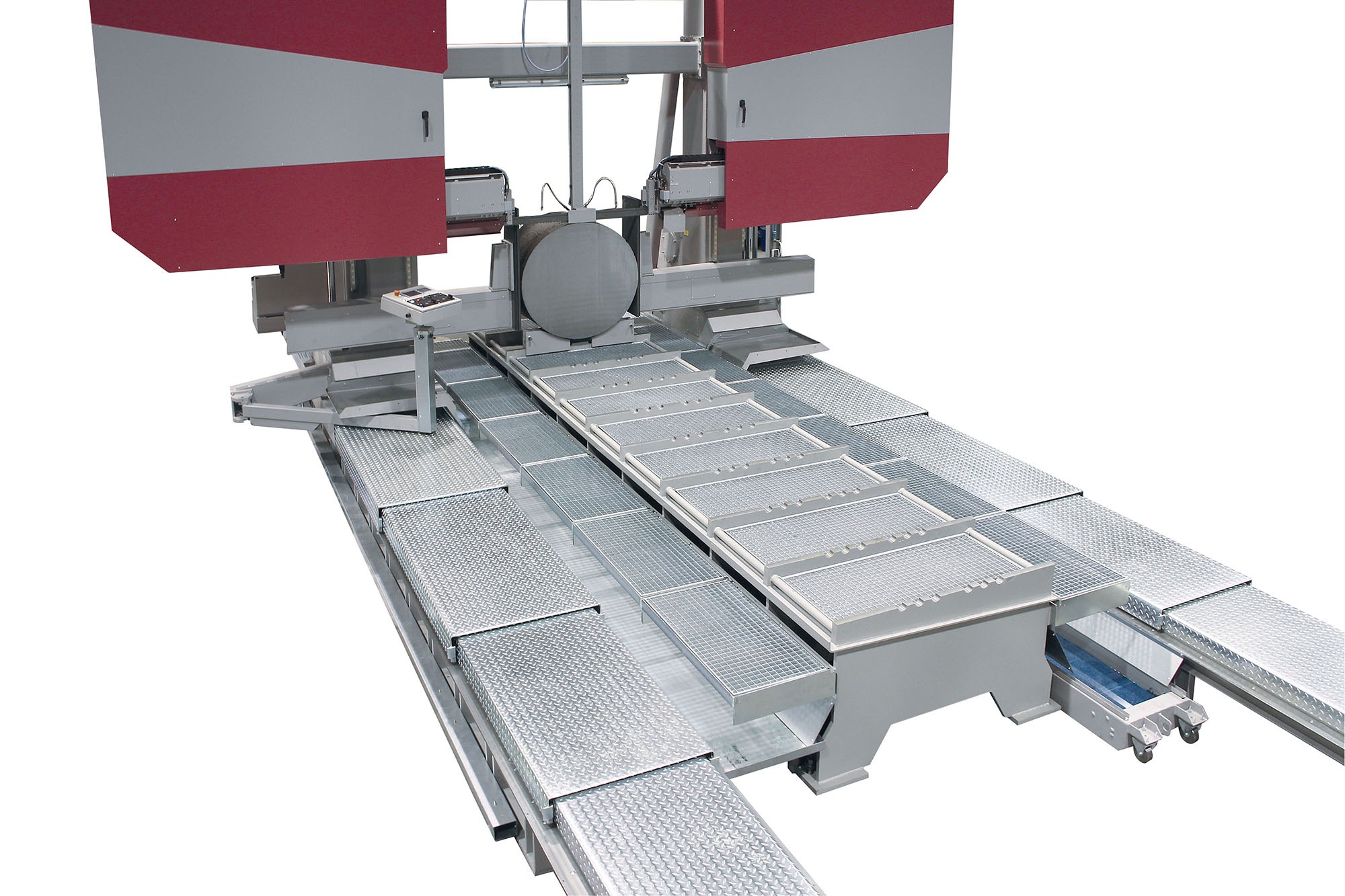

BEHRINGER GANTRY

Sierras de cinta de alto rendimiento para bloques de aceros especiales o piezas complejas forjadas

En las fábricas de forja, fundiciones, laminación, así como en la industria de fundición a presión por gravedad y trabajos de acabado de acero, estas máquinas proporcionan la respuesta ideal para trabajar con grandes dimensiones. Son perfectos para la preproducción en fábricas de herramientas y moldes, lo que ayuda a ahorrar un valioso tiempo de fresado. Las sierras de cinta GANTRY de BEHRINGER se basan en su tecnología de corte eficiente y el ahorro de espacio. Su fórmula de éxito: la longitud de la mesa es igual a la capacidad del material, lo que equivale al espacio ocupado por la máquina. La mesa de soporte de material está integrada en la bancada. Su posición de baja altura con respecto al  nivel de suelo de la fábrica, facilita la manipulación de materiales grandes y pesados. El arco de corte se puede posicionar  mediante el control, con precisión en el punto de corte. Fuera de la zona de corte, la mesa es de libre acceso. Esto también deja espacio para cargar una segunda pieza de material mientras la sierra está cortando. Este sistema ayuda a reducir el tiempo de inactividad entre cortes y mejora la productividad.

Modelo	Capacidad de corte(mm)		Dimensión mesa de corte
	redondo	ancho x alto	Largo x ancho
GANTRY HBP1100	1100	1100 x 1100	6500 x 1200
GANTRY HBP1100-1500	1100	1500 x 1100	6500 x 1200
GANTRY HBP1100-1800	1100	1800 x 1100	6500 x 1500
GANTRY HBP1100-2100	1100	2100 x 1100	6500 x 1800
GANTRY HBP1500	1500	1500 x 1500	6500 x 1200
GANTRY HBP1500-1800	1500	1800 x 1500	6500 x 1500
GANTRY HBP1500-2100	1500	2100 x 1500	6500 x 1800
GANTRY HBP1800	1800	1500 x 1100	1800 x 1800
GANTRY HBP1800-2100	1800	2100 x 1800	6500 x 1800
GANTRY HBP2100	2100	2100 x 2100	6500 x 1800

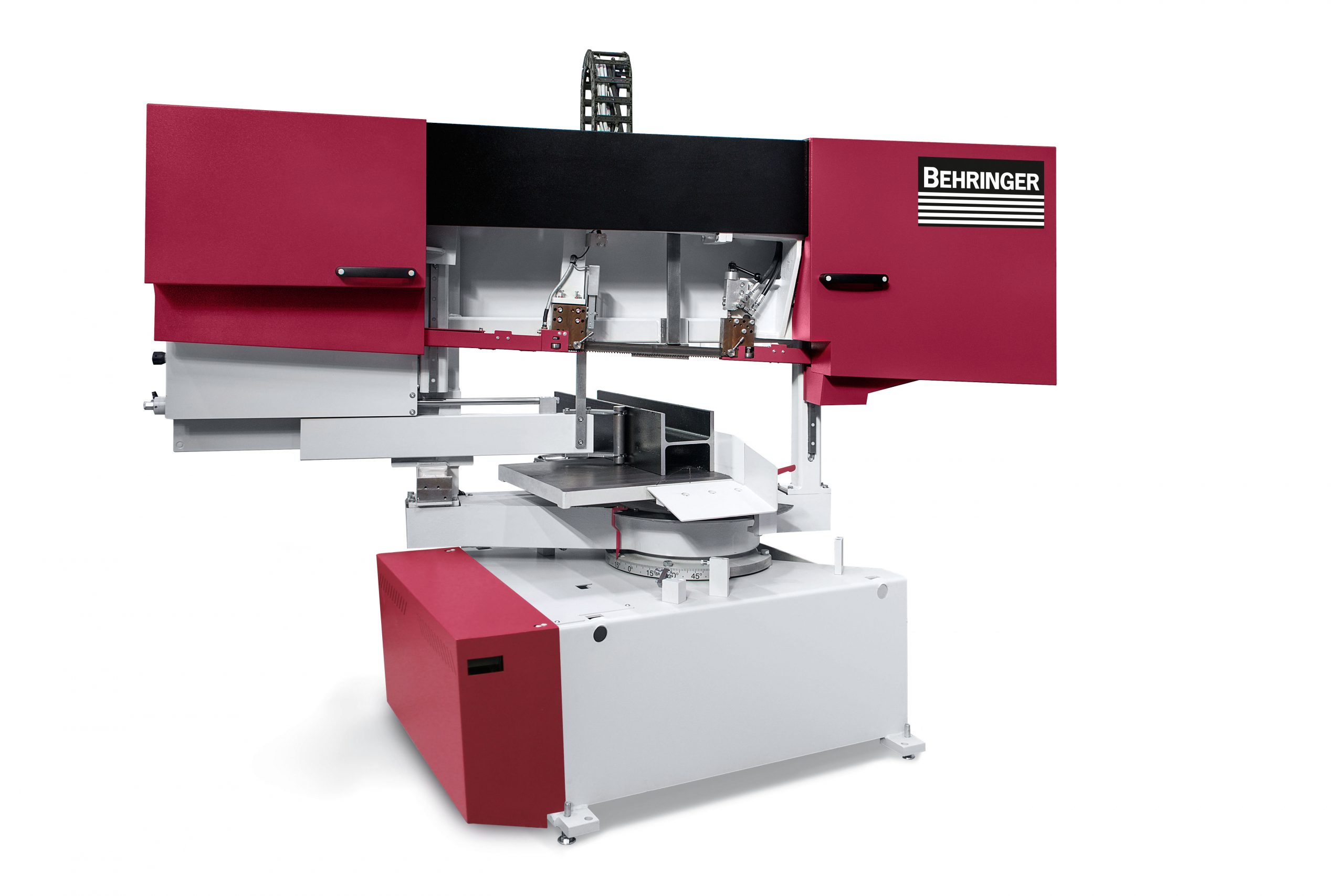

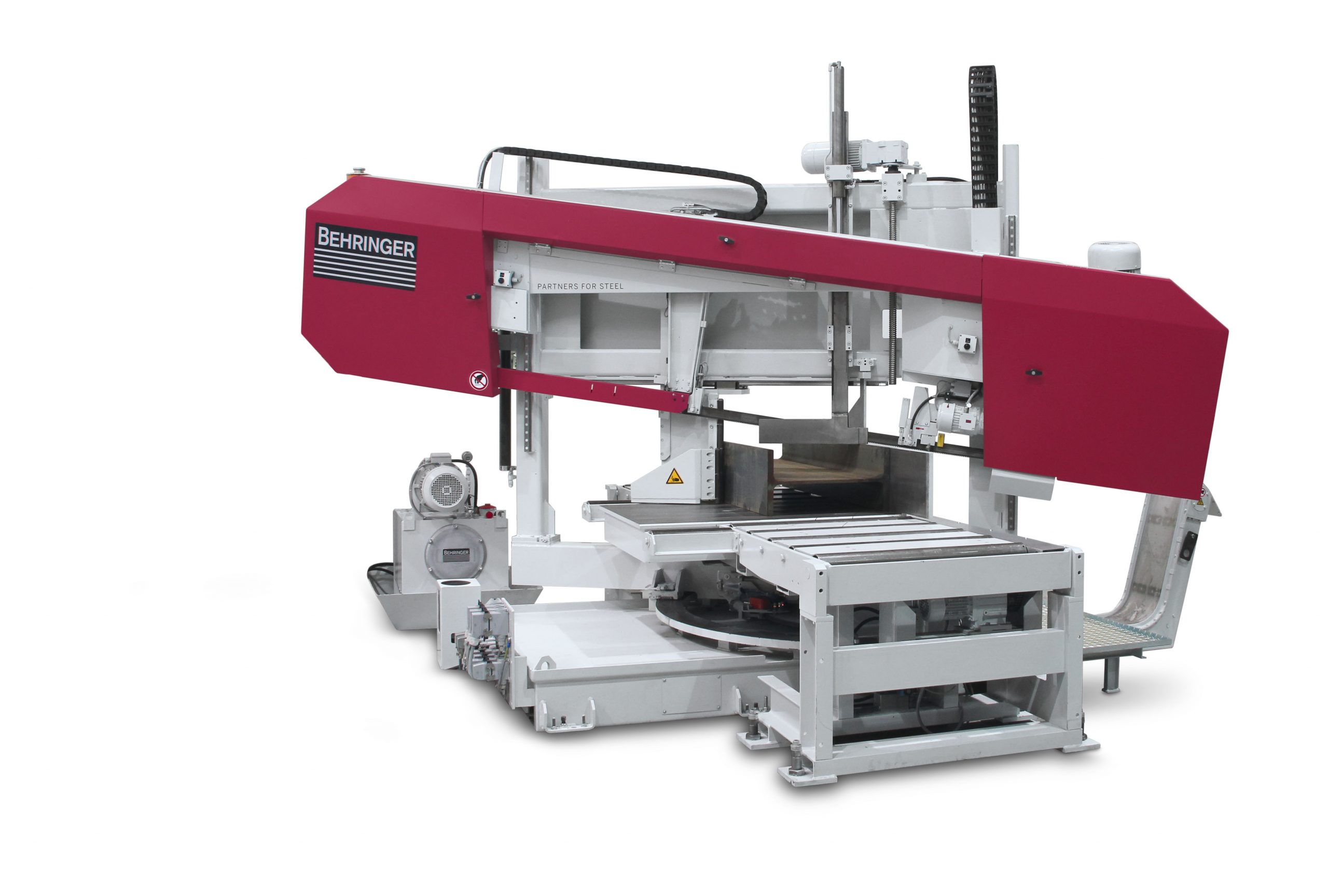

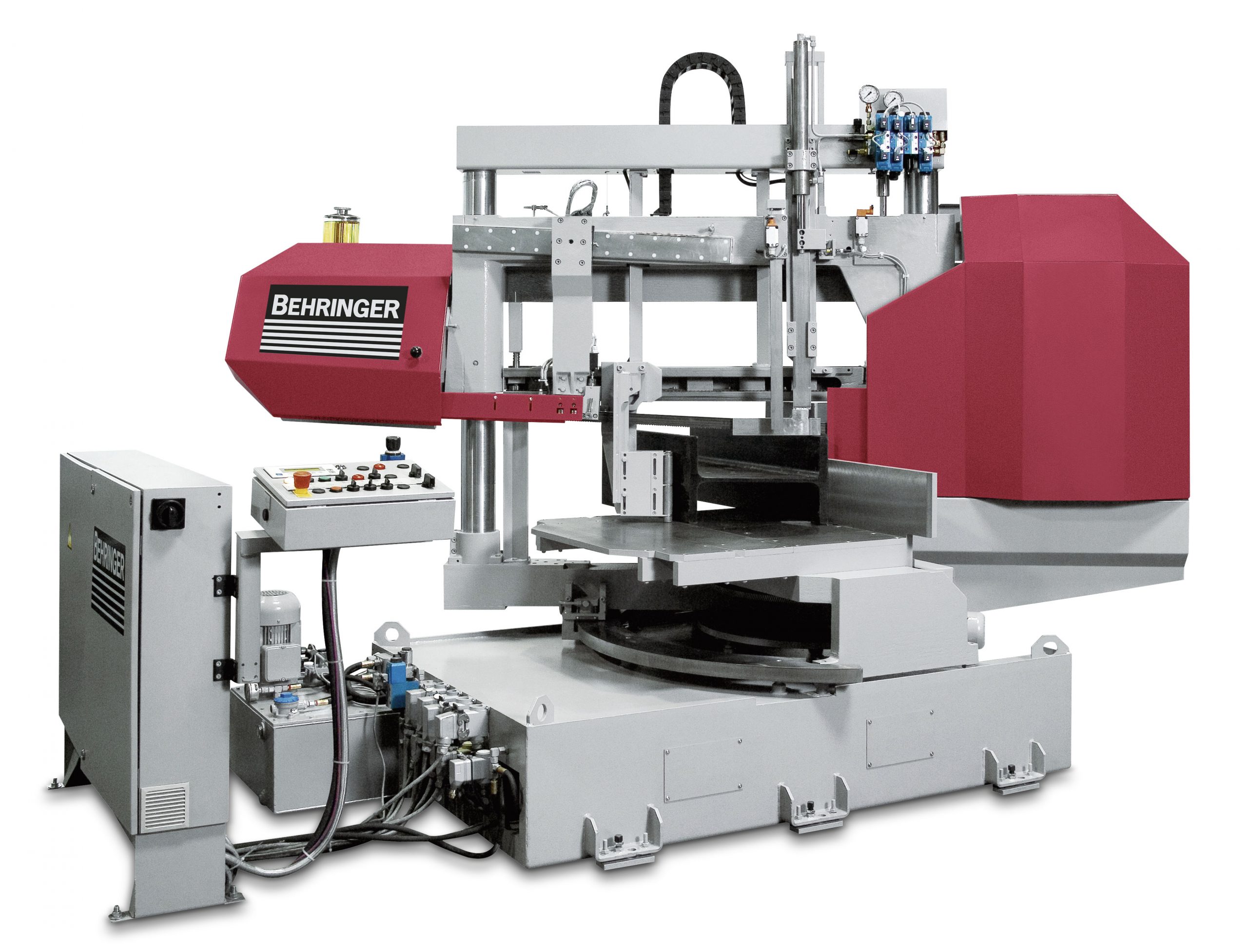

Serie HBE/HBP semiautomáticas para corte en recto y a englete

Universales y flexibles, especialmente  fabricados para cortes a englete y perfiles de acero.

Impresionante rendimiento y gran capacidad de corte.

Las máquinas flexibles de BEHRINGER pueden realizar cualquier trabajo que se necesite. Perfecto para cortar perfiles de acero, así como sólidos en metal y plásticos comparables en casi cualquier ángulo posible. Con cortes precisos, ajustable individualmente para cortes a englete bidireccionales entre 90 ° y 45 °, y opcionalmente incluso para ángulos agudos de 30 °.

Variantes semiautomáticas

En los modelos semiautomáticos de BEHRINGER, el material se coloca manualmente, por ejemplo, con la ayuda de un láser indicador de línea de corte. Este procedimiento se recomienda para cambiar con frecuencia la longitud de corte y cuando las secciones ya están marcadas en el material.

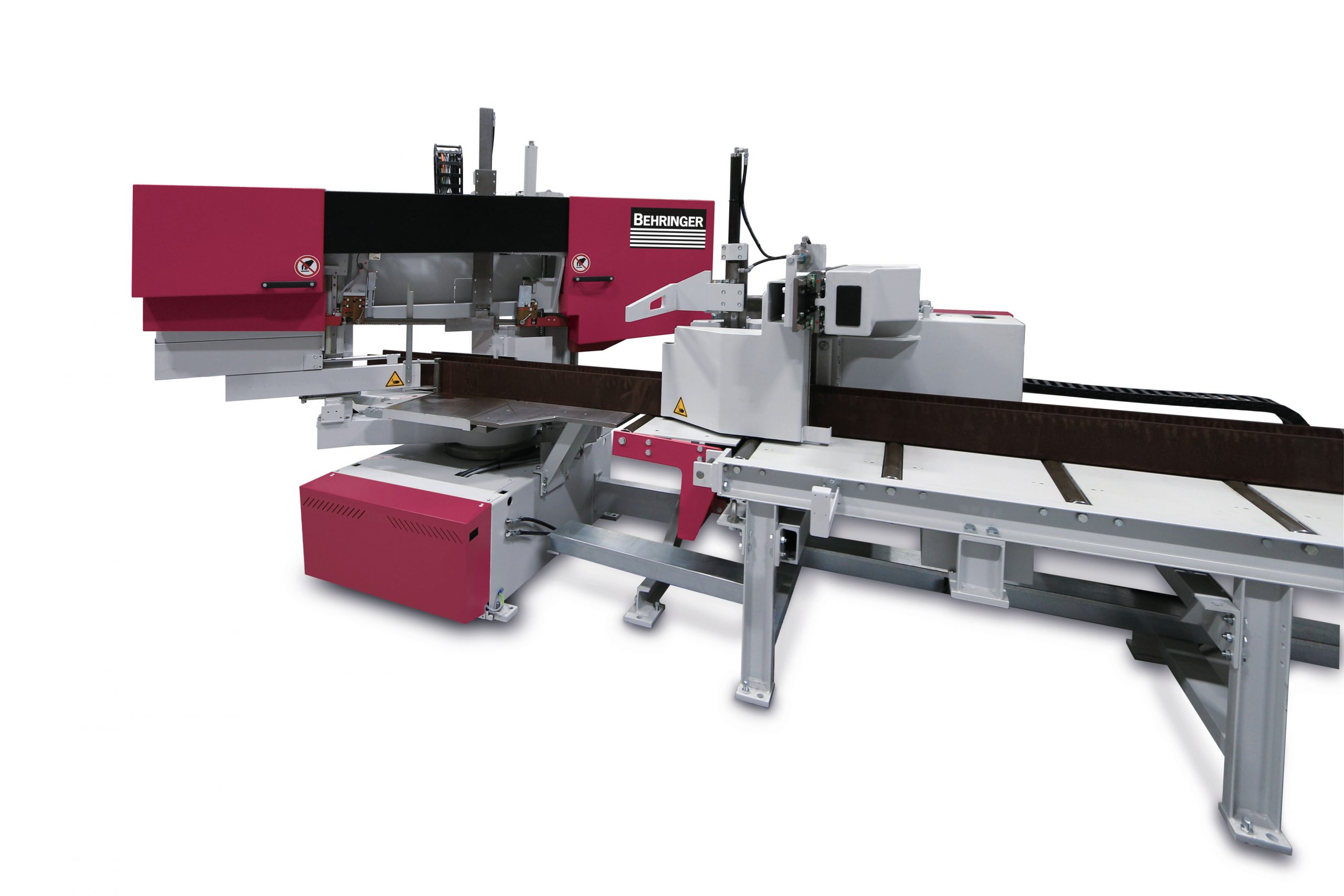

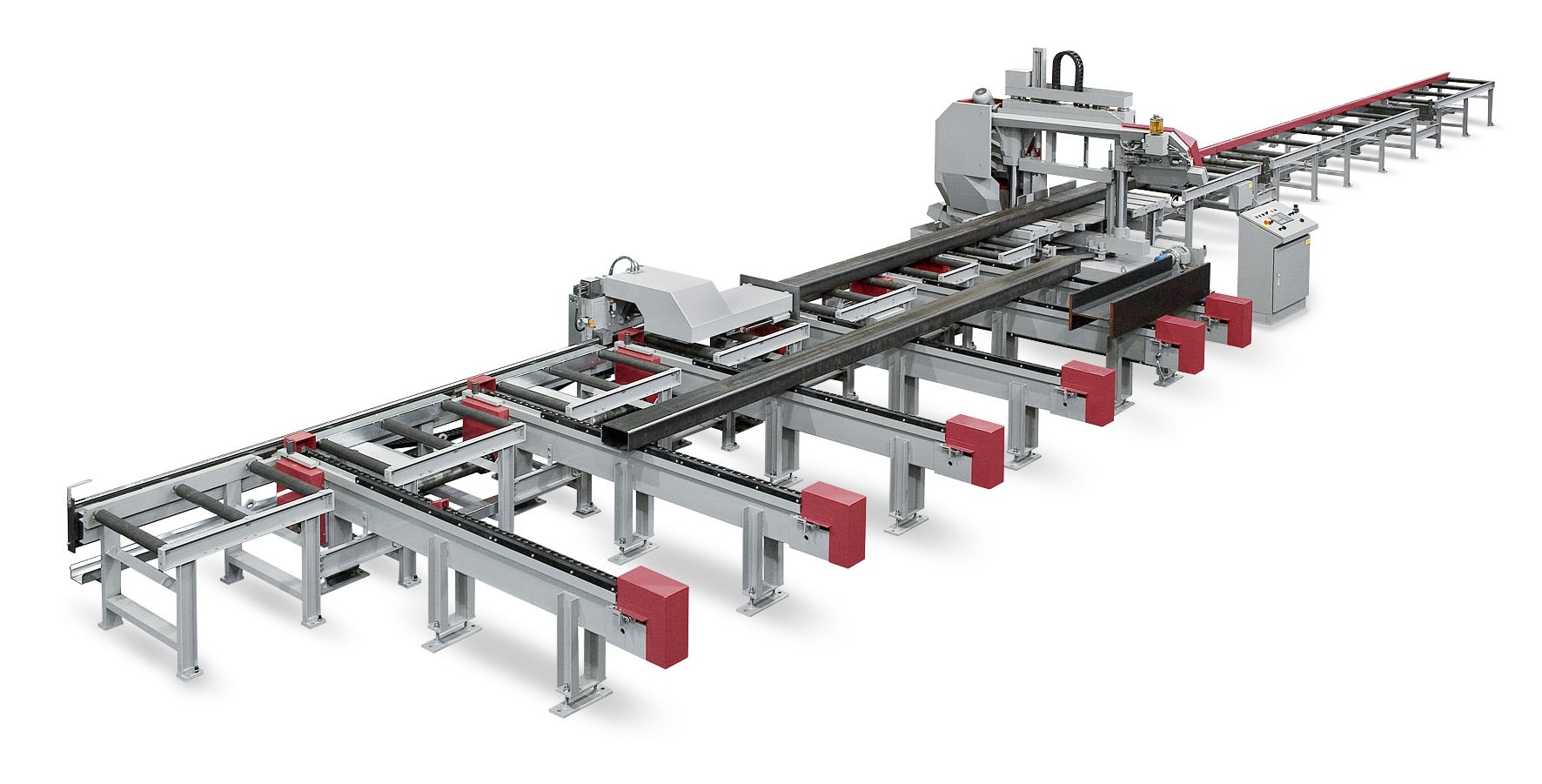

Automatización

Cuando se requieran longitudes de corte mayores, recomendamos el uso de un dispositivo de medición para un posicionamiento preciso del material. Utilizado junto con dispositivos periféricos de entrada y salida, como transportadores de rodillos y dispositivos de transporte transversal, el grado de automatización se puede aumentar para centros de corte autónomos.

Datos técnicos

Modelo	Capacidad de corte		Giro derecha	Giro izquierda
	90 ° redondo	90 ° plano ancho x alto	45 ° plano ancho x alto	45 ° plano ancho x alto	30 ° plano ancho x alto
HBE320-523G	320	520 x 320	330 x 320	390 x 320	200 x 320
HBP410-723G	410	700 x 400	450 x 380	450 x 400	300 x 300
HBP410-923G	410	900 x 400	600 x 380	600 x 400	400 x 300
HBP510-723G	510	700 x 500	450 x 500	450 x 500	300 x 400
HBP510-923G	510	900 x 500	600 x 500	600 x 500	400 x 400
HBE610-1256G	610	1250 x 610	880 x 610	880 x 610	610 x 610
HBP800-1304G	800	1300 x 750	800 x 600	800 x 600	–
